現場リポート REPORT

#城田寺の家

断熱工事



屋根工事を終えた「城田寺のいえ」は
外壁の仕上げも工程通り進んでいます。

一方、内部は棟梁が毎日コツコツと
造作を進めていてくれていますので、
外部も内部も徐々に
下地が覆われようとしています。

「城田寺のいえ」は
長期優良住宅の認定を受け
性能面でも高い住宅です。

今回と次回の２回に分けて
性能面のリポートをしたいと思います。





断熱工事



床断熱の基本的な考え方は
床面での断熱なのですが、

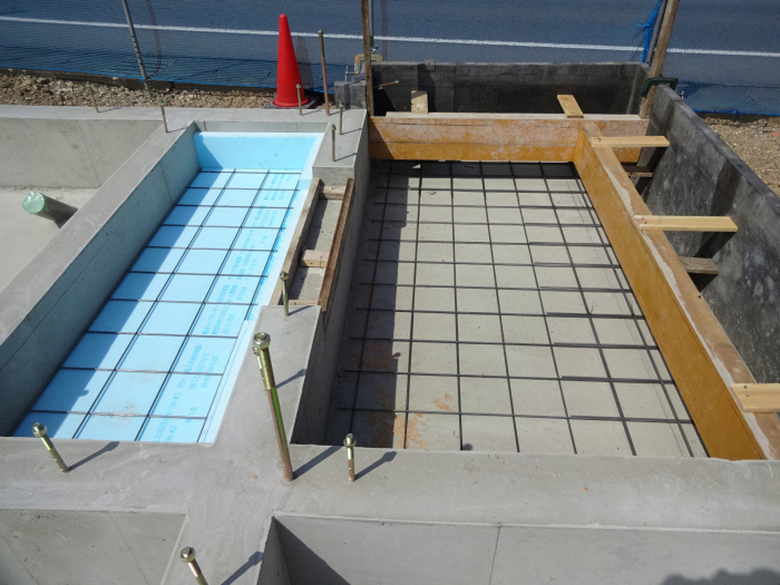

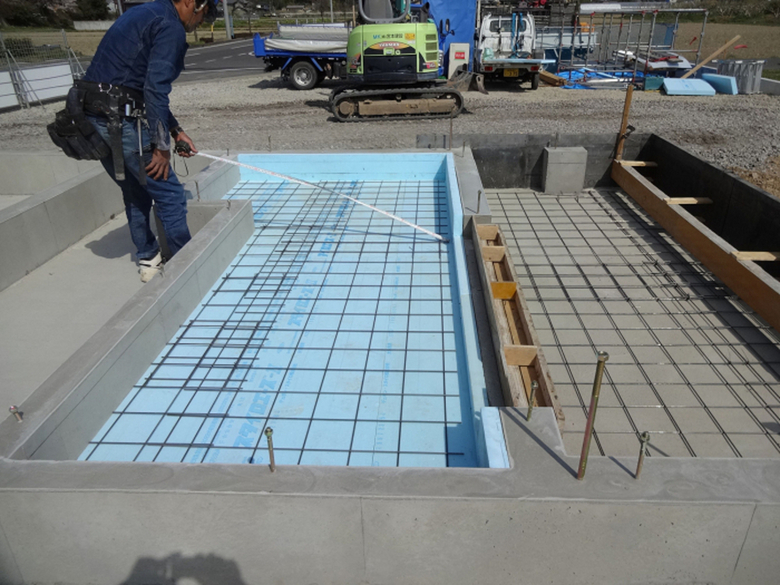

玄関と勝手口の基礎と土間には
スタイロエース－Ⅱｔ=50を
使用しています。



これは寒い冬場に
土間の平場や立上がりの面に
結露を発生させない役割を
果たしてくれます。

断熱性能の高い住宅ほど
室内と外気の温度差が大きくなり
土間面が結露しやすくなるんです。



勝手口は面積が小さいですが、
玄関同様に断熱材を施工しています。

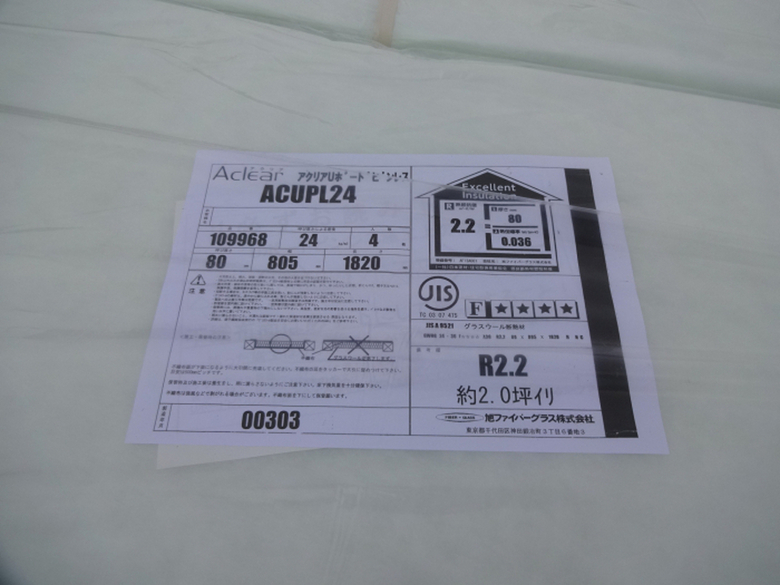

床断熱はアクリアＵボードピンレスｔ=80
(旭ファイバーグラス)を使用しています。



高性能グラスウール24Ｋ相当＋
床合板ｔ=24と組み合わせた
熱還流率Ｕ値は0.45Ｗ/㎡Ｋ。

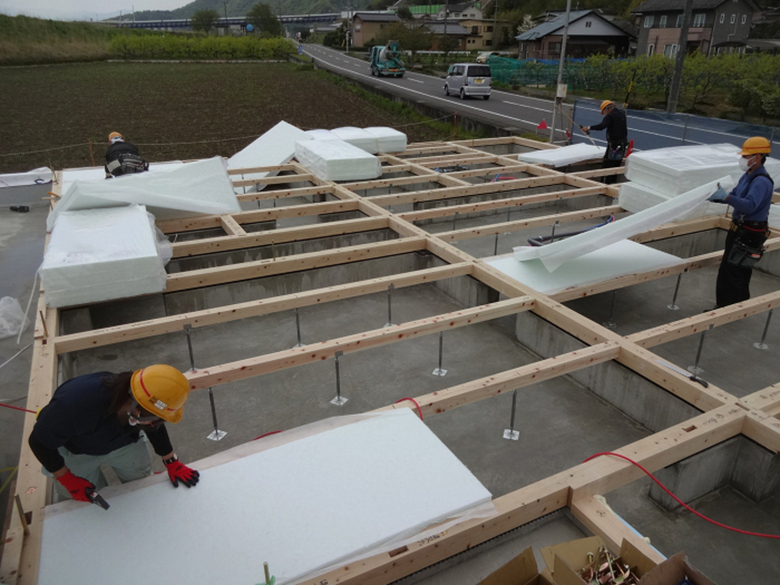

このように大引き間に敷き込んでいきます。



専用の不織布を土台や大引きに
タッカー針で止め付け、
天端を土台と大引きに合わせて
隙間なく敷き込んでいきます。

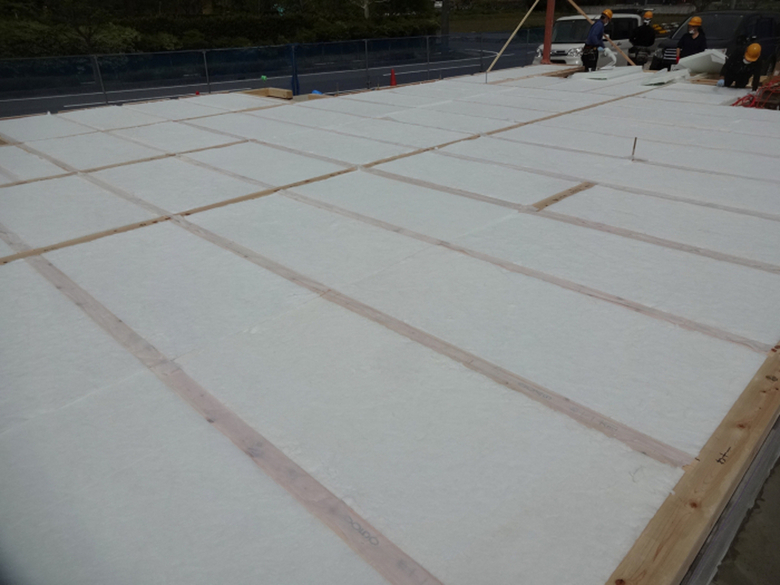

敷き込みが完了すると
一面にマットが敷かれた状態になりますが、
この上に乗ると抜け落ちてしまうので
大引きの上を
歩くようにしなければなりません。



そして床合板ｔ=24を敷き込んでいき、
この上に床のフローリングが
仕上がってくるのです。


天井断熱はアクリアマットｔ=155
(旭ファイバーグラス)を使用しています。



高性能グラスウール16Ｋ相当＋
小屋合板ｔ=24と組み合わせた
熱還流率Ｕ値は0.23Ｗ/㎡Ｋ。

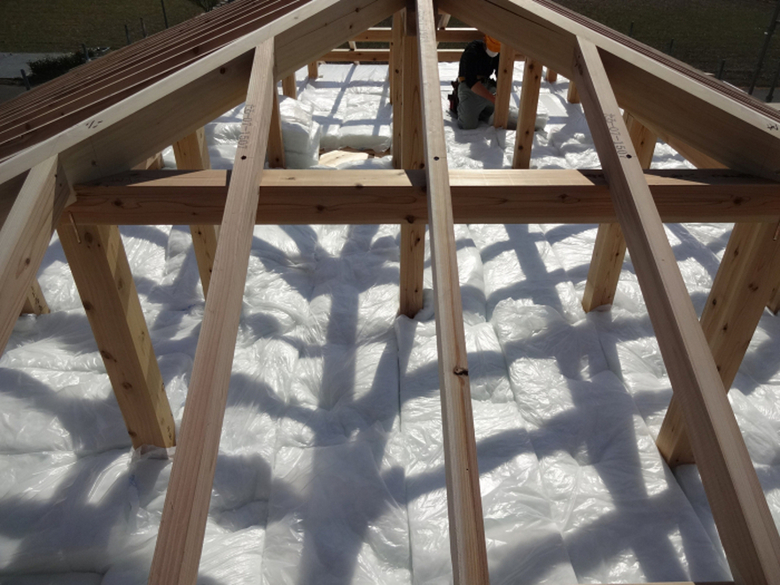

このように天井裏に敷き込んでいきます。

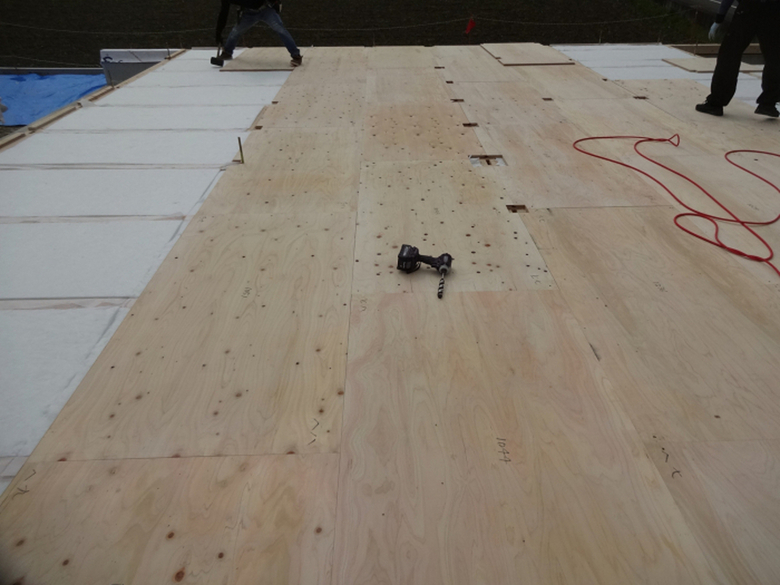

小屋合板は建て方時に施工しますので
小屋組みの施工と同時に
敷き込んでいきます。

まるで雲の絨毯のようです。

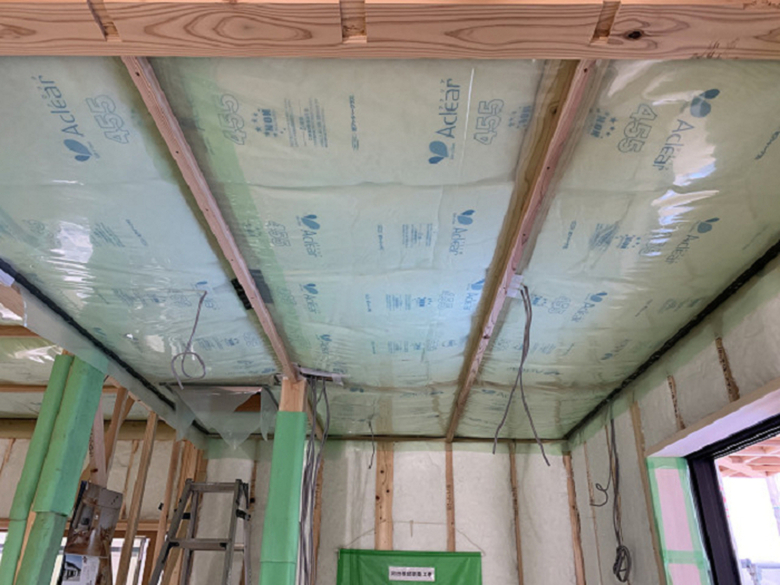

下屋部分は小屋合板を施工しないので
天井の下地組みの前に
気密シートを貼ってから敷き込みます。

この状態で下から天井を組んでいくのです。

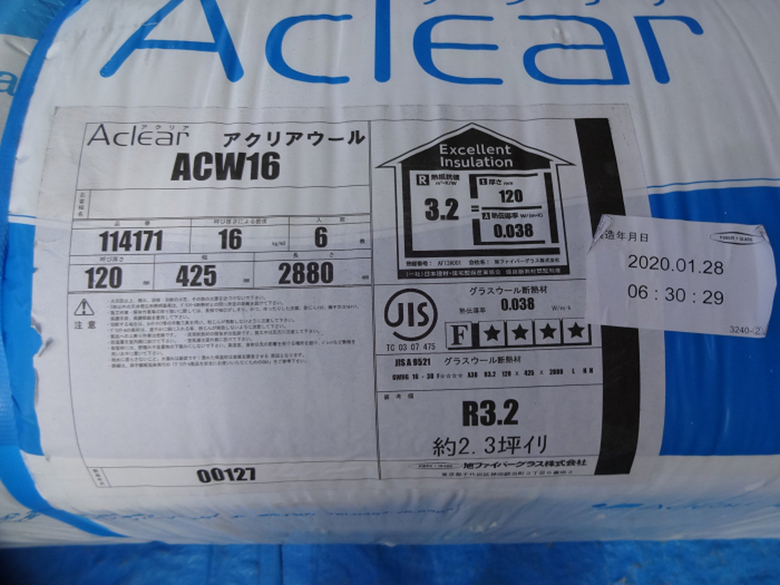

壁断熱はアクリアウールｔ=120
(旭ファイバーグラス)を使用しています。



高性能グラスウール16Ｋ相当＋
面材(ハイベストウッド)ｔ=9と組み合わせた
熱還流率Ｕ値は0.37Ｗ/㎡Ｋ。

大壁の場合は上記数値ですが、
真壁の場合は充填断熱の厚みが薄くなるので
Ｕ値は0.48Ｗ/㎡Ｋになります。

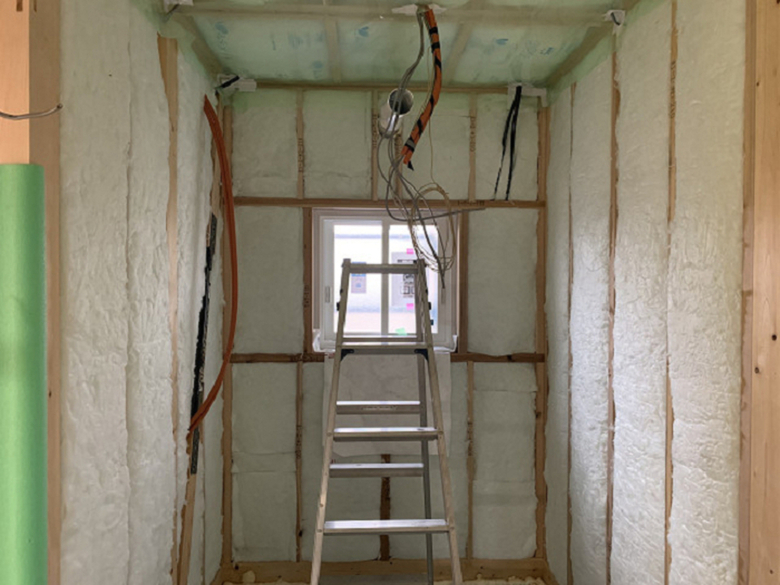

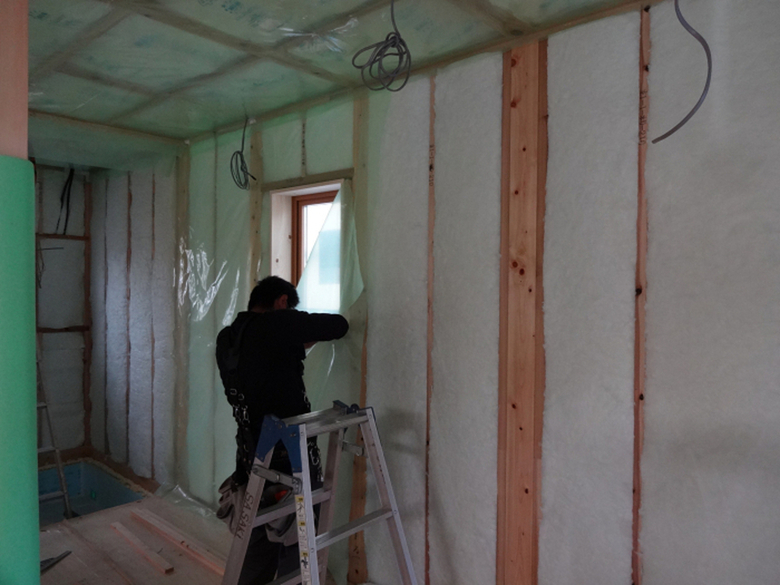

外壁廻りの壁に裸の状態で
隙間のないように
確実に充填していきます。

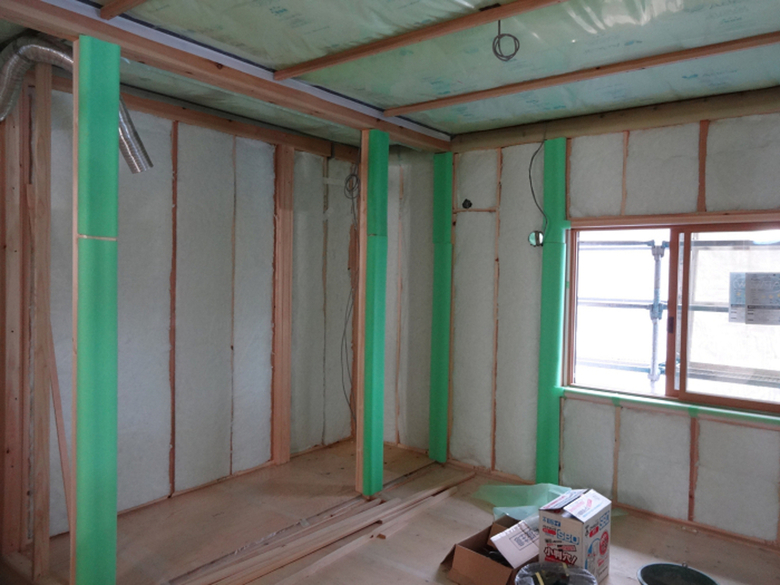

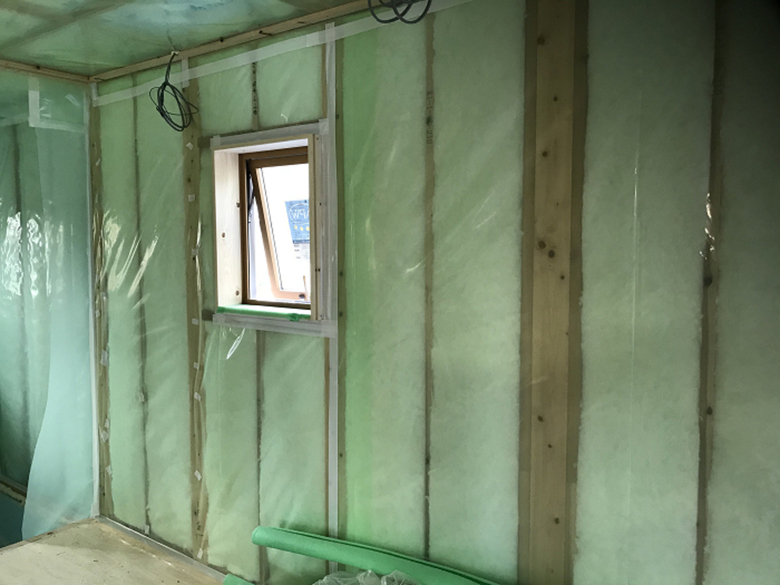

その上からこのように
気密シートを貼っていきます。



気密シートを貼りあげたあとに
気密テープでジョイントを
確実に貼り付けていきます。

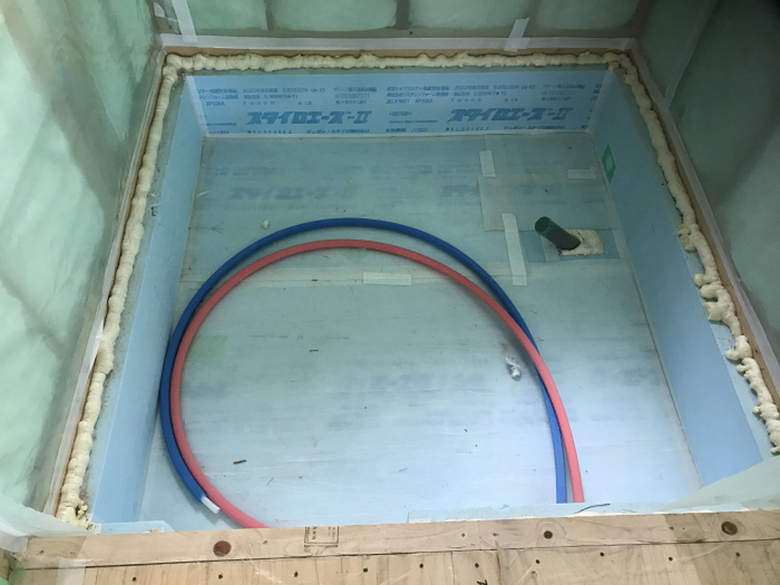

浴室がユニットバスの場合は
その周りも断熱材を施工します。

ユニットバスの周りを断熱しないと
浴室は外にさらされることに
なってしまいますので・・・



床はベタ基礎の上に
スタイロフォームを敷き込み
発泡ウレタンで隙間を塞ぎます。



壁と天井も他と同様の断熱材を
充填していきます。


「城田寺のいえ」の
断熱等性能等級は最高の「4」ですが、
断熱材のほかに性能を上げているのが
樹脂サッシのLow-E複層ガラスです。

・外皮平均熱貫流率(UA値)は0.50W/㎡K。
・冷房期の平均日射熱取得率(ηAC値)は1.8。

外皮性能としては
平成28年省エネ基準を満たした住宅に
なっています。



次回はもう一つの性能部分である
耐震性能についてリポートいたします。

どうぞお楽しみに！




設計・監理　小林尚長
