住宅の階段の種類と間取りの関係


住宅建築のプロが納得できる
家づくりのヒントをお話しするブログ。

今回のテーマは「階段」です。



ほとんどの戸建住宅につきものの階段。

平成25年住宅土地統計調査によると
全国には戸建住宅が2860万戸ありますが
うち平屋建ては
約14％の402万戸にとどまります。

つまり８割以上の家に
上下階をつなぐ階段があるということで、
家づくりを考えるときに
階段は必ず考慮しなくてはいけない
ポイントのひとつだといえます。

もちろん階段にも法的規制がありますし、
間取りやデザインにも影響します。

さらに、階段ならではのポイントとして
安全性も考えなくてはいけません。

というわけで、
今回はまず階段の法的規制を確認。

それから階段の種類と設計のときに
考えておきたいポイントをお話ししましょう。

あわせて階段の掛け方（構造）と
デザインについては
こちらの記事をご覧いただくと、
階段を空間のアクセントや収納として
活用する方法が見えてきます。
＞階段の掛け方とデザイン




目次


１．住宅の階段の規制
２．設計モジュールと階段
３．まわりかたから見た階段の種類
４．階段の設計ポイント
　　面積・間取りとの関係・安全性





建築基準法施行令第23条で、
住宅の階段の寸法は
幅75センチ以上、
蹴上23センチ以下、
踏面15センチ以上
と定められています。

聞き慣れない用語ですよね。

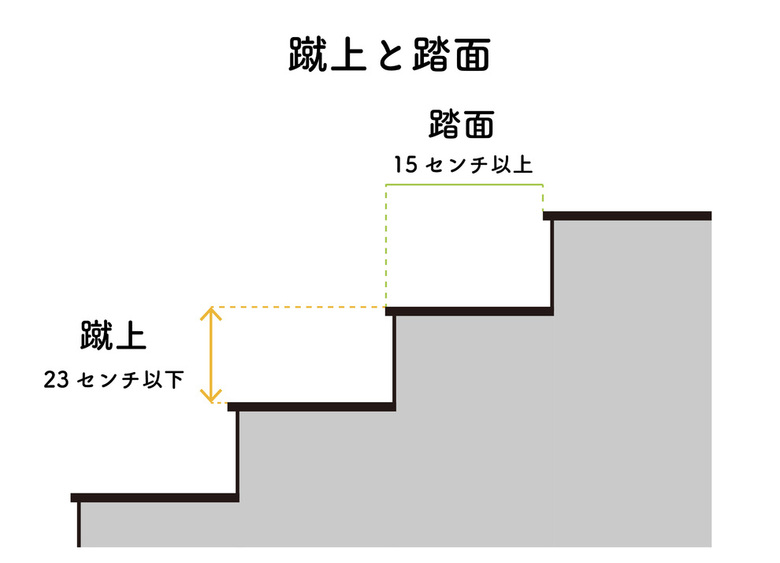

階段の足で踏む面の奥行を
踏面（ふみづら）といい、
踏面と踏面のあいだの高さを
蹴上（けあげ）といいます。


また、2000年6月1日の建築基準法改正後は
手摺の設置も義務付けられました
（建築基準法施行令第25条）。

上記の寸法の規制は
最低限守らなくてはいけないもので、
実際に踏面15センチ・蹴上23センチで
階段をつくるとかなり急勾配で
足を置くスペースに余裕がない
危険な階段になってしまいます。

なので実際には各住宅会社とも
これよりゆるやかで安全なサイズで
自社基準を定めています。

ちなみに、中島工務店の標準仕様は
幅790mm、踏面227.5ｍｍ、蹴上210mm。
踏面の数字が細かいなぁと思われますか？

その理由は
設計モジュールとの関係にあります。
次の項目で見ていきましょう。





設計モジュールとは、
設計する上で基準となる寸法のこと。

よく聞くのは
「メーターモジュール」や
「尺モジュール」でしょうか。

メーターモジュールは
１メートルを基準に設計していくものですが
日本の住宅会社の大半は
尺モジュールで910mm（３尺）を
基準としています。

910mmの方眼紙があるとして、
その方眼にきれいに納まるように
間取りを組み立てていくものです。



階段もこの910mmのモジュールに
合わせて考えていきます。

中島工務店の場合だと、
幅は尺モジュールの有効寸法790mmに。

標準の階高2,730mm（910mm×3）を
安全な勾配で昇り降りすると考えると、
踏面227.5mm（910mm÷4）、
蹴上210mmで13段
という標準仕様が決まってくるわけです。

もちろんこれは標準で、
実際には階段は途中に踊り場を設けたり
折れ曲がったりすることがよくあるので、
それに合わせて安全に昇り降りできる
寸法にしていくことになります。

が、このときにもやはり
尺モジュールに納まるように
設計していくのが基本です。

この話はこのあとの内容にも
かかわってくるので、
ひとまず「910mmの方眼の上で考える」
ということを覚えておいてください。

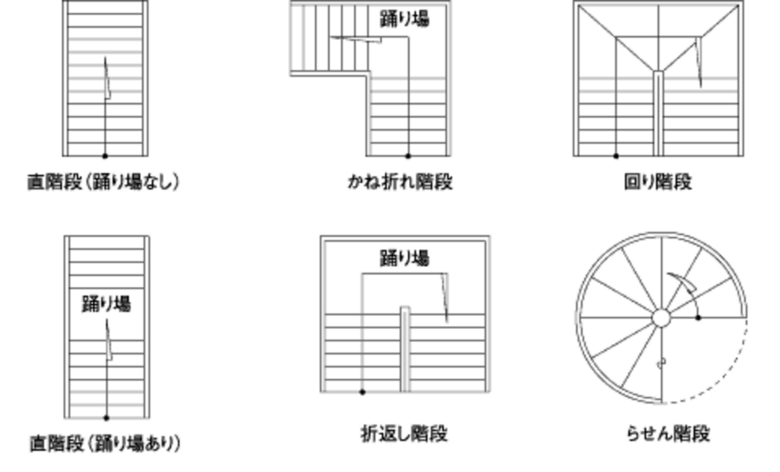

階段の種類をまわりかたから見ると、
おもに直階段（踊り場なし / あり）、
かね折れ階段、回り階段、
折り返し階段、らせん階段があります。

画像はLIXIL様サイトより拝借




次に、設計のときに階段について
どんなポイントから検討するか
ご紹介しましょう。

おもなポイントは
面積・間取りとの関係・安全性です。

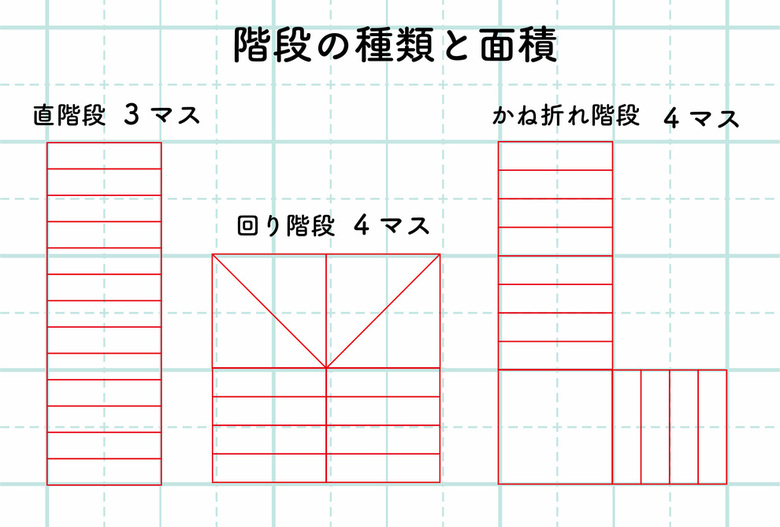

①面積
一番面積を取らないのは
直階段（踊り場なし）。

先ほどの中島工務店標準仕様
そのままの13段で昇りきることができるので
910mmのマス×３でよいというわけです。

ほかの階段はまず４マス以上
必要になってくるので、
「階段に面積を割きたくない」という場合は
直階段を優先的に検討してもよいでしょう。



②間取りとの関係
家の中のどこにどんな階段をつけるかは
間取りにも影響します。

１階のどこと２階のどこをつなぐかが
動線に影響するのは
一般の方でもよくわかると思います。

設計士は
さらに専門的な視点からも検討します。

平面図で１階の上り口と
上りきったところ（２階）の位置が
どこになるかをイメージしてみてください。

直階段だと上り口と上りきったところが
約2.7メートル離れてしまいます。

一方、回り階段や折返し階段だと
ほぼ隣り合った位置になりますよね。

少し専門的になりますが、
上り口と上りきったところの位置が
離れていない方が
間崩れを起こしにくいとされています。

実際に設計するときには
全体を総合的に考えますが、
できるだけ間崩れを避けるように
階段を配置することも
設計士が考えるポイントのひとつです。

階段下は収納などに使われることも多く、
そうした場合は階段を変えると
収納が変わってくるので
よく検討したいところでもあります。

間崩れ：
間取りの都合でモジュールを部分的に崩すこと。
間崩れが少ない方が構造的に安定するため、
設計者はできるだけ間崩れを避ける。



③安全性
階段は家の中でも
ケガをしやすい場所のひとつなので、
安全性にも配慮が必要です。

途中に踊り場がある方が、
万が一足をすべらせても
踊り場で止まる可能性が高いため安全です。

ただし、踊り場を設けると
どうしても余分な面積が必要になります。

面積を抑えたい場合は踊り場を設けず、
折返し階段や回り階段でも
まわる部分に段板をつくることになりますが
段板の部分は三角形なので
特に足を踏み外しやすくなってしまいます。

できるだけ安全にするためには
三角形が大きい方がよいので、
910mmのマスを３つに割る
（段板を３段つくる）のは避け、
２つに割る（２段にする）とよいでしょう。
